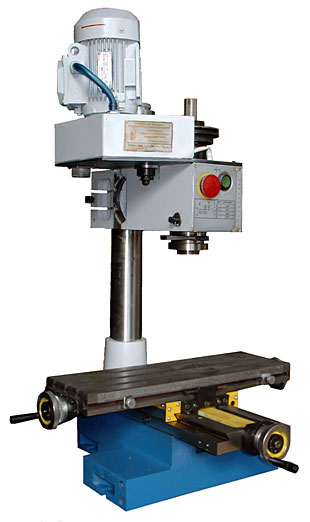

Станок универсальный, модели ВСМ-029, и исполнненный на его базе

Станок универсальный предназначен для выполнения фрезерных и сверлильных работ по металлу.

Относительно большой крестовый стол со шлифованными регулируемыми направляющими типа «ласточкин хвост».
Установка пиноли на врезание и на глубину с помощью штурвала для сверления, по лимбу маховиком при фрезеровании.
Изменение числа оборотов перекидным клиновым ремнем.
Регулируемые упоры глубины сверления и перемещения стола.
Вертикальная шпиндельная бабка, поворачиваемая на 90° по часовой и на 45° против часовой стрелки.
Настенный навесной электрошкаф с устройством защитного отключения, обеспечивающет безопасность.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметр сверления, мм	2-16
Длина рабочей поверхности стола, мм	580
Ширина рабочей поверхности стола, мм	180
Внутренний конус шпинделя	Морзе 3
Продольное перемещение стола, мм	320
Поперечное перемещение стола, мм	160
Пределы частоты вращения шпинделя, мин-1	280;560;1120;2240
Расстояние от торца шпинделя до рабочей поверхности стола с вдвинутой пинолью. мм: - наибольшее	340
- наименьшее	50
Ход пиноли, мм	100
Поворот шпиндельной бабки: - по часовой стрелке	90°
- против часовой стрелки	45°
Мощность электродвигателя привода вращения шпинделя, кВт	0,75
Габаритные размеры станка, мм: -длина	716
-ширина	808
-высота	975
Масса станка, кг	195

Принадлежности, поставляемые со станком:
