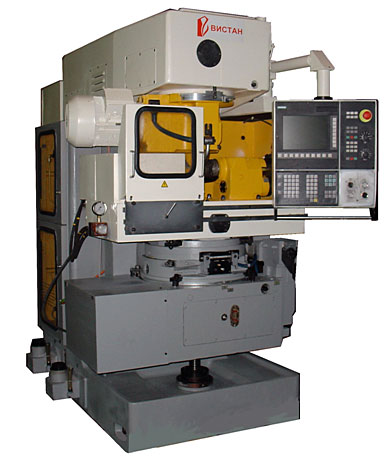

Станки зубошевинговальные ВСН-732NC22, ВСН-732CNC26

Зубошевинговальный полуавтомат предназначен для чистовой обработки шевером (после зубофрезерования или зубодолбления и снятия фасок на торцах зубьев) незакаленных прямозубых и косозубых цилиндрических зубчатых колес, а также зубчатых колес с бочкообразной и конической формой зуба методом продольной, диагональной, поперечной и врезной подач. Полуавтомат имеет компоновку с горизонтальной осью изделия.

Полуавтомат ВСН-732 NC22 оснащен панелью оператора, программным контролером и приводами SIEMENS.

Полуавтомат ВСН-732 CNC26 оснащен системой ЧПУ SIMUMERIK 828D, электроприводами и другим электрооборудованием SIEMENS для получения бочкообразных и конусных зубьев.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	ВСН-732NC22, BCH-732CNC26
Наибольший диаметр обработки, мм	320
Наибольшая длина заготовки, мм	500
Наибольшая ширина венца, мм	150
Модуль, мм	8
Наибольший номинальный делительный диаметр шевера, мм / хона, мм	250
Наибольшая ширина, мм	40
Посадочный диаметр шевера, мм / хона, мм	63,5
Наибольший угол поворота шеверной головки от среднего положения, град / хонинговой головки, град	30
Наибольшее продольное перемещение стола, мм	150
Наибольшее поперечное перемещение стола, мм	25
Наибольшее вертикальное перемещение стола, мм	165
Расстояние между осями шпинделей инструмента и изделия, мм	120...285
Наибольший угол поворота направляющих стола от среднего положения, град	-30...+90
Наибольшая величина перемещения копира от нулевого положения, мм	15
Наибольший угол поворота копира, град / наибольший угол наклона зубьев, град	45
Диапазон частоты вращения шпинделя инструмента, мин'1	1...360
Диапазон скоростей горизонтальных перемещений стола, мм/мин	1...300
Диапазон радиальных подач стола, мм	0,01...0,06
Наибольший диапазон специального припуска при продольном шевинговании и при врезном шевинговании, мм	0.4/0.3
Диапазон величины разгружающего отскока, мм	0,01...0,06
Суммарная мощность, кВт	7,5
Габариты, мм (длина х ширина х высота)	1750x2200x2150
Масса, кг	5000
