Полуавтоматы зубофасочные BCH-550, BCH-550-2, ВСН-5А50-20, ВСН-5А50-2-20

Полуавтоматы предназначены для удаления абразивным кругом заусенцев и образования фасок по контуру зубьев цилиндрических колёс с наружным и внутренним зацеплением, конических прямозубых и косозубых колёс, вал-шестерен, червячных колес и звездочек.
Полуавтоматы изготавливаются в следующих исполнениях:

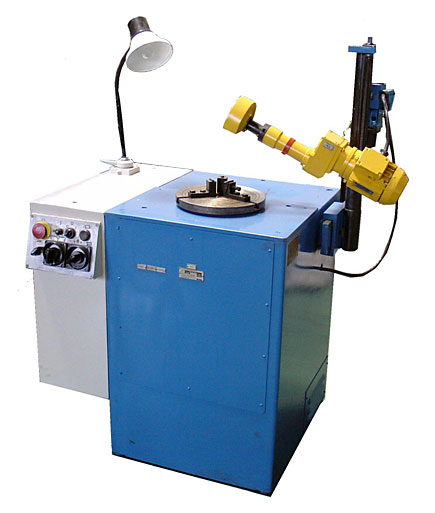

- ВСН-550 - с одним шпинделем для снятия фасок с одного торца;
- ВСН-550-2 - с двумя шпинделями для снятия фасок с двух торцев изделия одновременно;

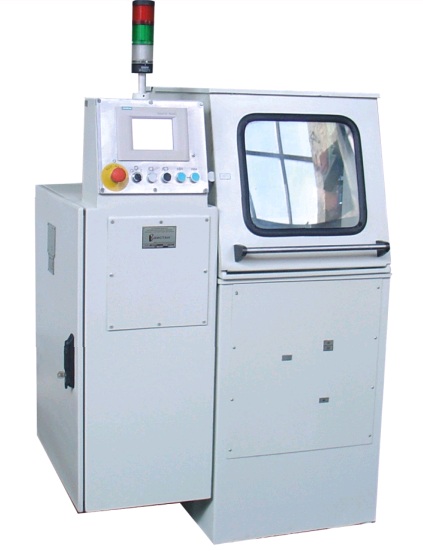

- ВСН-5А50 - с одним одним высокоскоростным электрошпинделем, оснащён программируемым контролером, панелью оператора и приводами «Siemens», для снятия фасок с одного торца;
- ВСН-5А50-2 - с двумя высокоскоростными электрошпинделями, оснащён программируемым контролером, панелью оператора и приводами «Siemens», для снятия фасок с двух торцев изделия одновременно;

Основные технические характеристики	ВСН-550	ВСН-5А50
Наибольший диаметр обрабатываемых колес, мм	500	500
Наименьший наружный диаметр, мм	70	70
Модуль обрабатываемых зубчатых колес, мм	1,5…10	1,5…10
Наибольшая высота обрабатываемых колес, мм	350	350
Наибольший диаметр шлифовального круга по ГОСТ 21963-82, мм	125	125
Диаметр конца шпинделя инструмента по ГОСТ 2270-78, мм	14	14
Расстояние от основания полуавтомата до верхнего торца планшайбы, мм	910	910
Расстояние от оси изделия до передней стенки полуавтомата, мм	250	250
Наименьшее расстояние от стола до торца изделий при обработке нижнего торца, мм	150	150
Наибольшее вертикальное перемещение шлифовальной головки, мм	300	300
Частота вращения круга, мин -1	7700	4800...10500
Пределы частот вращения стола (бесступенчатое), мин -1	0,3…6	0,3…6
Габаритные размеры, мм (длина х ширина х высота)	1050х870х1400	1050х870х1400
Масса полуавтомата, кг	350	350
Суммарная мощность, кВт	0,74	0,74

* Подтверждение соответствия на данную продукцию производится в соответствии с требованиями заказчика, договора, и решений Комиссии Таможенного Союза ЕАЭС о подтвержденни соответствия продукции для продукции являющейся объектом техничекого регулирования требованиям технических регламентов.
