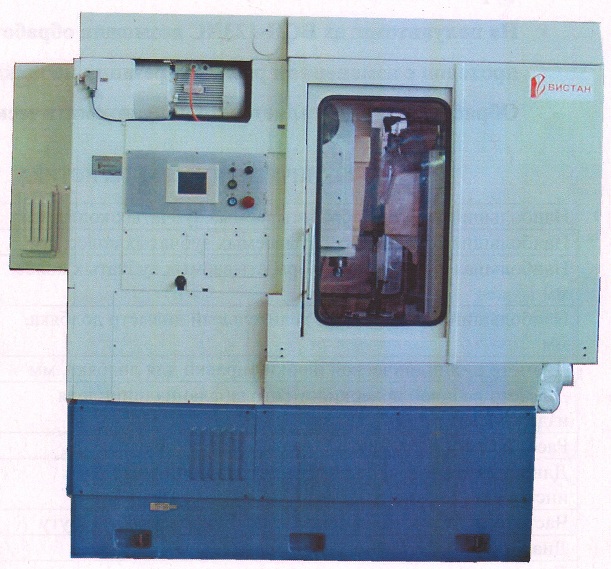

Полуавтомат зубодолбёжный ВСН-123 NC 22

Вертикальный зубодолбежный полуавтомат предназначен для обработки прямозубых цилиндрических зубчатых колес наружного и внутреннего зацепления методом обката. Полуавтоматы имеют компоновку с вертикальной осью изделия. В полуавтомате ВСН-123 NC 22 перемещается стол для изменения межцентрового расстояния.

Полуавтомат ВСН-123NС22 оснащен панелью оператора, программируемым контролером и приводами SIEMENS. Имеет "развязанную кинематику".

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	BCH-123 NC 22
Наибольший диаметр обрабатываемых зубчатых колес, мм	250
Наибольший модуль обрабатываемых зубчатых колес, мм	5
Наибольшая высота венца обрабатываемых зубчатых колес, мм	60
Наибольший номинальный делительный диаметр долбяка, мм	100
Диаметр цилиндрической шейки оправки для долбяка, мм	44,45 (31,75)
Диаметр рабочей поверхности стола (фланца шпинделя изделия), мм	250
Расстояние между осями стола и инструмента, мм	-60...160
Длина регулировочного перемещения шпинделя инструмента (салазок суппорта), мм	110
Частота двойных ходов шпинделя инструмента в минуту	1...500
Диапазон круговых подач, об/мин	0,01...8
Диапазон радиальных подач, мм/мин	1...400
Количество управляемых координат (Х,В)	2
Дискретность координаты X, мКм	5
Дискретность координаты В, угл. Сек	3,6
Мощность главного привода, кВт	4
Суммарная мощность приводов, кВт	7,37
Габариты, мм	2500x1500x2000
Вес, кг	4500
