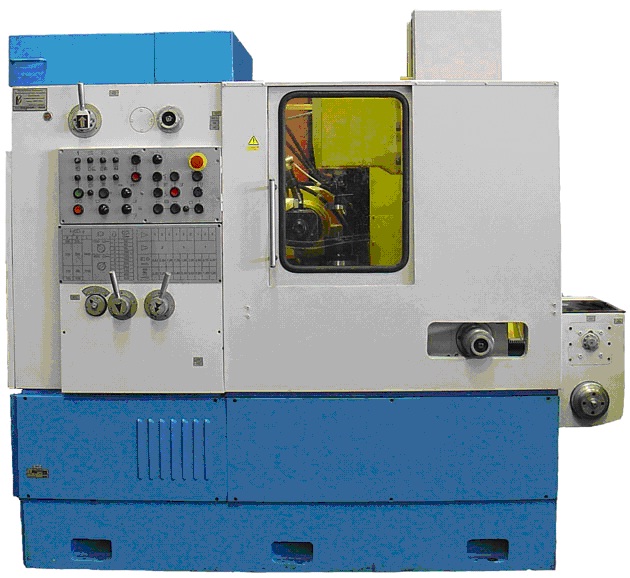

Полуавтоматы зубофрезерные ВСН-332NC21, BCH-332NC22, 53В30П-12

Полуавтоматы зубофрезерные универсальные повышенной точности для обработки прямозубых и косозубых зубчатых колес и звездочек, червячных колес червячными фрезами методом обката. Полуавтомат имеет компоновку с вертикальной осью изделия и подвижным столом.

На нижнем торце шпинделя стола смонтирован гидроцилиндр зажима заготовок. С целью использования всей длины режущих кромок червячной фрезы предусмотрено ее периодическое перемещение вдоль оси (шифтинг).

Полуавтомат ВСН-332NC21 (53В30П-12) оснащен программируемым контроллером SEIMENS.

Полуавтомат 53В30П-12 имеет механизм тангенциальных подач и тангенционный суппорт.

Полуавтомат ВСН-332NC22 оснащен программируемым контроллером, панелью оператора и приводами SEIMENS.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	ВСН-332NС21 (53B30П-12)	ВСН-332NC22
Наибольший наружный диаметр обрабатываемых зубчатых колес, мм	320	320
Наибольший модуль обрабатываемых зубчатых колес, мм	6	6
Наибольший угол наклона обрабатываемых зубчатых колес, град	+/-60	+/-45
Наибольшая ширина обрабатываемого венца, мм - прямозубого	220	220
- косозубого 30 \ 45 град	150\100	150\100
Диаметр стола, мм	250	250
Расстояние между осями инструмента и стола, мм	30...250	25...250
Наибольшие размеры устанавливаемой червячной фрезы, мм - диаметр	160	160
- длина	140	140
Наибольшая длина перемещения фрезы вдоль своей оси (шифтинг), мм	75	120
Тип суппорта фрезы	Пинольный	Кареточный
Количество управляемых координат	-	3
Количество одновременно управляемых координат	-	2
Диапазон оборотов фрезы, об/мин	50...500	1...500
Диапазон вертикальных подач	0,63.. ,7,3(мм/об)	1. . .750(мм/мин)
Диапазон радиальных подач, мм/мин	1...16	1...600
Мощность главного привода, кВт	4,0/4,75	5,5
Суммарная мощность двигателей, кВт	8,97	13,29
Габариты (с приставным оборудованием), мм	2300x1300x1950	2680x1510x1915
Вес, кг	5100	6500
